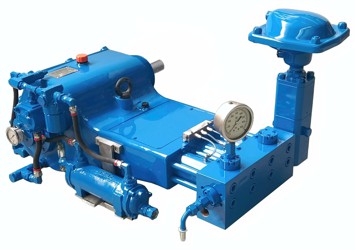

BOMBA DE ALTA PRESIÓN - SERIE 3200 L
3 pistones 200 CV (150 Kw)
▫ Eje de entrada a izquierdas (I) o derechas visto por la culata.
▫ Toma de fuerza auxiliar en el eje, lado opuesto al accionamiento.
▫ Carter tipo 3200 reductor interno con reducción 2,963.
▫ Tipo 3200R reducción 3,652.
▫ Versión con engrase forzado en cigueñal-bielas-guías piston, 3200 E / 3200R E.
▫ Carrera 95 mm.
▫ Pistones de cerámica.
▫ Disposición de las válvulas en linea horizontal. Optima resistencia a la presión.
▫ Piezas internas en contacto con el líquido de materiales resistentes a la corrosión.
▫ Válvula reguladora de presión, de seguridad, manómetro y racores de salida.


Culata Material culata Culata tipo Caudal (l/min) PresiĆ³n (l/min) Peso (Kg) Dimensiones
3200L Acero inoxidable 3150 L 28

97
1250

800
350

Culata Ø Pistón
(mm)
Eje
(r.p.m.)
Reducción Cigüeñal
(r.p.m.)
Q
(l/min)
Potencia motriz (CV / KW)
100 / 75 125 / 90 150 / 110 200 / 150
Presión de trabajo (bar)
L 1500 2,963 506 1360* 1500* - -
1800 3,652 493 1440* 1500* - -
1500 3,652 411 1500* - - -
1500 2,963 506 1075 1340* 1500* -
1800 3,652 493 1100 1380* 1500* -
1500 3,652 411 1340* 1500* - -
1500 2,963 506 870 1090 1300* 1500*
1800 3,652 493 910 1140 1300* 1500*
1500 3,652 411 1070 1390* 1500* -
1500 2,963 506 720 900 1080 1450*
1800 3,652 493 750 940 1125 1450*
1500 3,652 411 890 1115 1340* -
1500 2,963 506 605 750 905 1200
1800 3,652 493 620 780 940 1200
1500 3,652 411 750 935 1125 -
1500 2,963 506 515 640 770 1000
1800 3,652 493 530 660 790 1000
1500 3,652 411 635 795 950 -
1500 2,963 506 390 480 580 800
1800 3,652 493 400 500 600 800
1500 3,652 411 475 600 720 -
* Para obtener esta presión se precisa menos potencia motor de la indicada.
  Giro cigueñal a 413 r.p.m. o inferior para servicio intensivo. Resto servicio intermitente.
