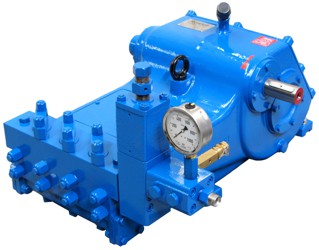

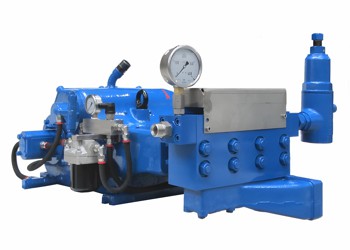

| BOMBA DE ALTA PRESIÓN - SERIE 3200 3 pistones 200 CV (150 Kw) |
|
▫ Eje de entrada a izquierdas (I) o derechas visto por la culata. ▫ Toma de fuerza auxiliar en el eje, lado opuesto al accionamiento. ▫ Carter tipo 3200 reductor interno con reducción 2,963. Tipo 3200R reducción 3,652. ▫ Carter 3200 E / 3200R E Con engrase forzado (Cigueñal-bielas-guías piston) ▫ Carrera 95 mm. ▫ Pistones de cerámica. ▫ Culata A alta presión en fundición esferoidal o acero inoxidable. ▫ Culata B baja presión ó gran caudal en fundición esferoidal o acero inoxidable. ▫ Piezas internas en contacto con el líquido de materiales resistentes a la corrosión. ▫ Diferentes válvulas reguladoras de presión y racores de salida. |
 |
| Culata | Material culata | Tipo Bomba | Peso (Kg) | |
| ALTA PRESIÓN | A01 | Fundición esferoidal | 3200 A01 / 3200R A01 | 350 |
| A02 | Acero inoxidable | 3200 A02 / 3200R A02 | 350 | |
| BAJA PRESIÓN | B | Fundición esferoidal | 3200 B / 3200R B | 325 |
| B02 | Acero inoxidable | 3200 B02 / 3200R B02 | 325 | |
A02 - B02: Cuerpo culata de acero inoxidable. Colector aspiración de fundición. AI - BI: Cuerpo culata y colector aspiración en acero inoxidable. |
||||
| Culata | Ø Pistón (mm) |
Eje (r.p.m.) |
Reducción | Cigüeñal (r.p.m.) |
Q (l/min) |
Potencia motriz (CV / KW) | |||
| 100 / 75 | 125 / 90 | 150/110 | 200 / 150 | ||||||
| Presión de trabajo (bar) | |||||||||
| A01/A02 | 22 | 1500 | 2,963 | 506 | 52 | 750 | - | - | - |
| 1800 | 3,652 | 493 | 50 | 750 | - | - | - | ||
| 1500 | 3,652 | 411 | 42 | 750* | - | - | - | ||
| 24 | 1500 | 2,963 | 506 | 62 | 605 | 750* | - | - | |
| 1800 | 3,652 | 493 | 60 | 620 | 750* | - | - | ||
| 1500 | 3,652 | 411 | 50 | 750 | - | - | - | ||
| 26 | 1500 | 2,963 | 506 | 73 | 515 | 640 | 750* | - | |
| 1800 | 3,652 | 493 | 71 | 530 | 660 | 750* | - | ||
| 1500 | 3,652 | 411 | 59 | 635 | 750* | - | - | ||
| 30 | 1500 | 2,963 | 506 | 97 | 390 | 480 | 580 | 750* | |
| 1800 | 3,652 | 493 | 94 | 400 | 500 | 590 | 750* | ||
| 1500 | 3,652 | 411 | 78 | 475 | 570* | 700 | 750* | ||
| 35 | 1500 | 2,963 | 506 | 132 | 285 | 355 | 430 | 570 | |
| 1800 | 3,652 | 493 | 128 | 290 | 365 | 440 | 580 | ||
| 1500 | 3,652 | 411 | 107 | 350 | 420* | 520 | 700 | ||
| 40 | 1500 | 2,963 | 506 | 172 | 220 | 270 | 320 | 430 | |
| 1800 | 3,652 | 493 | 168 | 225 | 280 | 330 | 440 | ||
| 1500 | 3,652 | 411 | 140 | 270 | 320* | 400 | 530 | ||
| 45 | 1500 | 2,963 | 506 | 218 | 170 | 215 | 260 | 340 | |
| 1800 | 3,652 | 493 | 212 | 175 | 220 | 260 | 350 | ||
| 1500 | 3,652 | 411 | 178 | 210 | 250* | 320 | 420 | ||
| B/B02 | 50 | 1500 | 2,963 | 506 | 276 | 135 | 170 | 200 | - |
| 1800 | 3,652 | 493 | 269 | 140 | 175 | 200 | - | ||
| 1500 | 3,652 | 411 | 224 | 165 | 200* | - | - | ||
| 55 | 1500 | 2,963 | 506 | 334 | 110 | 140 | 170 | 200* | |
| 1800 | 3,652 | 493 | 325 | 115 | 145 | 175 | 200* | ||
| 1500 | 3,652 | 411 | 271 | 138 | 170* | 200 | - | ||
| 60 | 1500 | 2,963 | 506 | 397 | 95 | 120 | 140 | 180 | |
| 1800 | 3,652 | 493 | 387 | 95 | 120 | 140 | 190 | ||
| 1500 | 3,652 | 411 | 322 | 115 | 140* | 170 | 200* | ||
| * Para obtener esta presión se precisa menos potencia motor de la indicada. Para presión superior a 300 bar se recomienda la culata A02 de acero inoxidable. |
|||||||||
