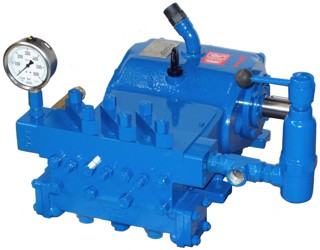

BOMBA DE ALTA PRESIÓN - SERIE 345 3 pistones 50 CV (37 Kw)

▫ Eje de entrada a izquierdas (I) o derechas visto por la culata. ▫ Toma de fuerza auxiliar en el eje, lado opuesto al accionamiento (Bajo demanda). ▫ Carter tipo 345, el eje de accionamiento en el propio cigueñal, giro máx. 825 r.p.m. ▫ Carter 345R reductor lateral, reducción 1,76. ▫ Carrera 45 mm. ▫ Pistones de cerámica. ▫ Culata A alta presión, en fundición esferoidal o acero inoxidable. ▫ Piezas internas en contacto con el líquido de materiales resistentes a la corrosión. ▫ Diferentes válvulas reguladoras de presión y racores de salida.

Culata	Material culata	Culata tipo	Caudal (l/min)	Presión (l/min)	Peso (Kg)	Dimensiones
A01	Fundición esferoidal	345 A01	33 210	550 90	130

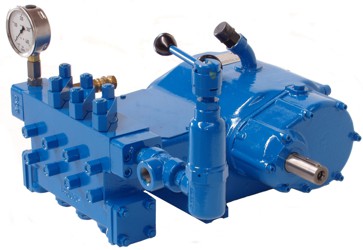

		345R A01			150
A02	Acero inoxidable	345 A02			130
		345R A02			150
A02 - B02: Cuerpo culata de acero inoxidable. Colector aspiración de fundición.

Culata	Ø Pistón (mm)	Eje (r.p.m.)	Reducción	Cigüeñal (r.p.m.)	Q (l/min)	Potencia motriz (CV / KW)
						25 / 18	30 / 22	40 / 30	50 / 37
						Presión de trabajo (bar)
A/A02	20	825	-	825	33	280	340	450	550
		1452	1,76
		750	-	750	30	310	370	500	550*
	22	825	-	825	40	230	280	370	450
		1452	1,76
		750	-	750	36	255	305	410	450*
	24	825	-	825	48	195	235	310	390
		1452	1,76
		750	-	750	43	215	260	345	390*
	26	825	-	825	56	165	200	265	330
		1452	1,76
		750	-	750	51	180	220	290	330*
	30	825	-	825	75	120	145	195	250
		1452	1,76
		750	-	750	70	135	160	215	250*
	35	825	-	825	105	90	105	140	180
		1452	1,76
		750	-	750	95	95	115	155	180*
	40	825	-	825	135	65	80	110	140
		1452	1,76
		750	-		124	75	90	120	140*
	45	825	-	825	170	55	65	85	110
		1452	1,76
		750	-	750	157	60	70	95	110*
	50	825	-	825	210	45	50	70	90
		1452	1,76
		750	-	750	194	50	55	75	90*
* Para obtener esta presión se precisa menos potencia motor de la indicada.   Para presión superior a 300 bar se recomienda la culata A02 de acero inoxidable.   Giro cigueñal a 750 r.p.m. o inferior para servicio intensivo, 825 r.p.m. servicio intermitente.
