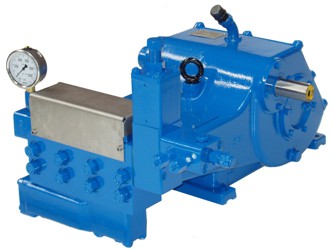

BOMBA DE ALTA PRESIÓN - SERIE 3150
3 pistones 150 CV (110 Kw)
◦ Eje de entrada a izquierdas (I) o derechas visto por la culata.
◦ Toma de fuerza auxiliar en el eje, lado opuesto al accionamiento.
◦ Carter tipo 3150 reductor interno con reducción 2,963. Tipo 3150R reducción 3,652.
◦ Carter 3150 E / 3150R E Con engrase forzado (Cigueñal-bielas-guías piston) [Foto]
◦ Carrera 95 mm.
◦ Pistones de cerámica.
◦ Culata A alta presión en fundición esferoidal o acero inoxidable.
◦ Culata B baja presión ó gran caudal en fundición esferoidal o acero inoxidable.
◦ Piezas internas en contacto con el líquido de materiales resistentes a la corrosión.
◦ Diferentes válvulas reguladoras de presión y racores de salida.

Culata Material culata Culata tipo Caudal (l/min) Presión (l/min) Peso (Kg) Dimensiones
ALTA PRESIÓN A01 Fundición esferoidal 3150A01 / 3150RA01 52

218		 750

250		 335
A02 Acero inoxidable 3150A02 / 3150RA02
BAJA PRESIÓN B Fundición esferoidal 3150B / 3150RB 276

397		 200

140		 310
B02 Acero inoxidable 3150B02 / 3150RB02
A02 - B02: Cuerpo culata de acero inoxidable. Colector aspiración de fundición.
AI - BI: Cuerpo culata y colector aspiración en acero inoxidable.

Culata Ø Pistón
(mm)		 Eje
(r.p.m.)		 Reducción Cigüeñal
(r.p.m.)		 Q
(l/min)		 Potencia motriz (CV / KW)
75 / 55 100 / 75 125 / 90 150 / 110
Presión de trabajo (bar)
A01/A02 22 1500 2,963 506 52 540 750 - -
1800 3,652 493 50 550 750 - -
1500 3,652 411 42 665  750* - -
24 1500 2,963 506 62 450 605  750* -
1800 3,652 493 60 465 620  750* -
1500 3,652 411 50 555 750 - -
26 1500 2,963 506 73 385 515 640 750
1800 3,652 493 71 395 530 660  750*
1500 3,652 411 59 475 635  750* -
30 1500 2,963 506 97 290 390 480 570
1800 3,652 493 94 300 400 500  570*
1500 3,652 411 78 355 475  570* -
35 1500 2,963 506 132 210 285 355 420
1800 3,652 493 128 220 290 365  420*
1500 3,652 411 107 260 350  420* -
40 1500 2,963 506 172 160 220 270 320
1800 3,652 493 168 165 225 280  320*
1500 3,652 411 140 200 270  320* -
45 1500 2,963 506 218 130 170 215 250
1800 3,652 493 212 135 175 220  250*
1500 3,652 411 178 160 210  250* -
B/B02 50 1500 2,963 506 276 100 135 170 200
1800 3,652 493 269 105 140 175  200*
1500 3,652 411 224 125 165  200* -
55 1500 2,963 506 334 85 110 140 170
1800 3,652 493 325 85 115 145  170*
1500 3,652 411 271 105 138  170* -
60 1500 2,963 506 397 70 95 120 140
1800 3,652 493 387 70 95 120  140*
1500 3,652 411 322 85 115  140* -
* Para obtener esta presión se precisa menos potencia motor de la indicada.
  Para presión superior a 300 bar se recomienda la culata A02 de acero inoxidable.
  Giro cigueñal a 411 r.p.m. o inferior para servicio intensivo. Resto servicio intermitente.
